Det har kommit en ny version av FUNcube-1 Dashboard dvs. telemetriprogrammet för Funcube-satelliterna. I denna version fungerar direktkopplingen till min FUNcube dongle där jag haft problem förut.

Avkodningen är betydligt bättre än förut, i den senaste passagen tog jag emot telemetri under 10 minuter utan luckor vilket jag inte kunnat göra förut. Intressant att bra programvara kan kompensera för lite sämre antenner.

Från FUNcube-teamet:

This weekend saw the AMSAT-UK Colloquium take place and Jim G3WGM and Ciaran M0XTD together gave a presentation on the FUNcube-1 mission.

The presentation included the announcement of a new version of the FUNcube-1 Dashboard. This has greatly improved decoding performance for weak signals – especially for Dongle users. Additionally the Dashboard can now activate the Bias-T pre-amp power from the Dongle.

The new version can be downloaded from here http://funcube.org.uk/working-documents/funcube-telemetry-dashboard/ and the guidance notes have been updated to provide full information about it.

All users are encouraged to install this new version to improve their system performance and further increase the amount of data we are capturing in the Warehouse.

Reports will be very welcome on the forum http://forum.funcube.org.uk/viewtopic.php?f=15&t=195

FUNcube-1 telemetry over Sollentuna, Sweden, 14 jul 2014.

Jag har nu avkodat telemetri från satelliten QB50p2 (även kallad Oscar EO-80). Jag har följt nedanstående guide från PE0SAT. Där finns länkar och beskrivningar till programmet nedan.

http://www.pe0sat.vgnet.nl/decoding/satellite-telemetry/sound-card-modem/

QB50p2 sänder sin telemetri på 145.880 MHz USB i formatet 1.2k BPSK packet. Jag använder FUNcube Dongle Pro + som mottagare tillsammans med programmet SDR-Radio v2:

Ljudströmmen dirigerar jag sedan via programmet Virtual Audio Cable (VAC) till programmet MixW. Här har jag följt PE0SATs anvisningar för inställningar. Det är viktigt att signalen befinner sig mellan markeringen i vattenfallet (se bilden nedan).

Den data som nu avkodas av MixW ska nu skickas vidare till ett program som heter OnlineKISS. Detta görs genom att MixW får simulera en TNC. Via ett virtuell COM-portsprogram (jag använder com0com) tror OnlineKISS att det sitter ett riktigt hårdvarumodem anslutet.

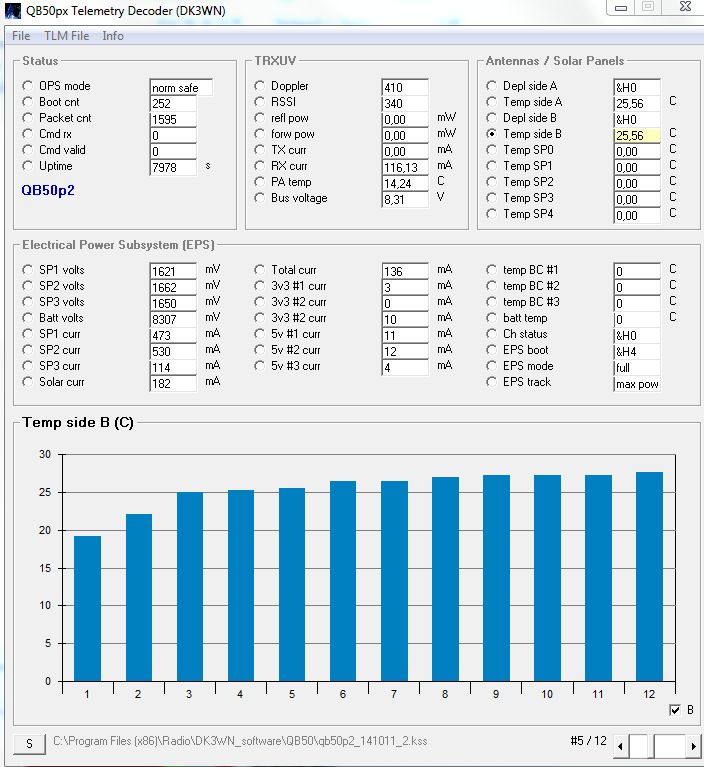

OnlineKISS dekodar nu dataströmmen från MixW och gör om data till KISS-format. Detta sparas som en fil. Denna fil öppnar man sedan i telemetriprogrammet av DK3WN för QB50-satelliterna:

Ovan ser vi till slut telemetri i klartext från QB50p2!

Lite historik: jag började lyssna på satelliter runt 1990 och de modem som fanns då för att lyssna på telemetri var ofta specialbyggsatser. Ofta krävdes (vad jag minns) flera modem efter varandra tex. ett vanligt packetmodem för att avkoda själva packet-strömmen. Skulle mer bredbandiga datasignaler tas emot var man även tvungen att modifiera radion.

Idag görs allt mjukvarubaserat – i sin enklaste form behövs endast en enkel SDR-mottagare för ca. 100 kr!

Satelliten EO-80 QB50p2 telemetri mottagen i Sollentuna 10/7 2014:

Satelliten sänder på 145.880 MHz 1.2k BPSK, hörs bra.  Jag ska försöka ge mig på att avkoda telemetrin, återkommer med mera info.

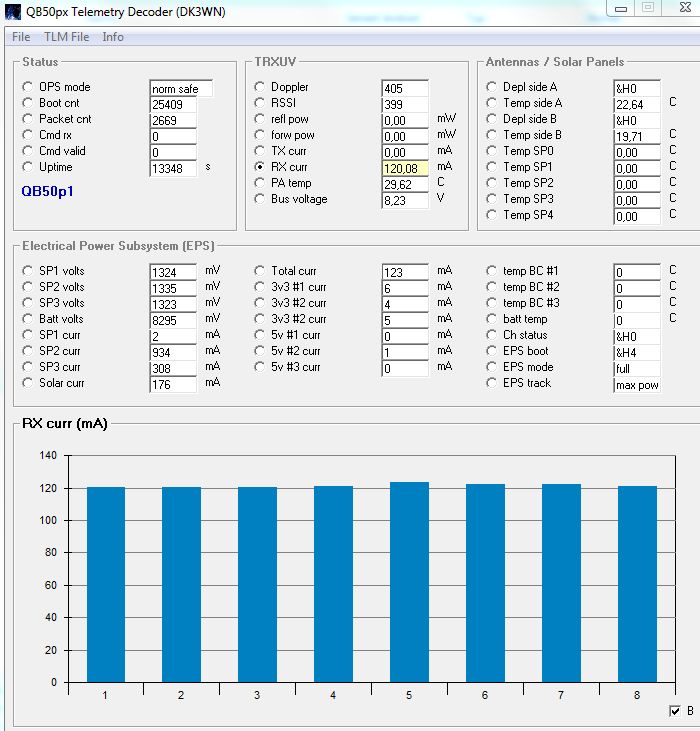

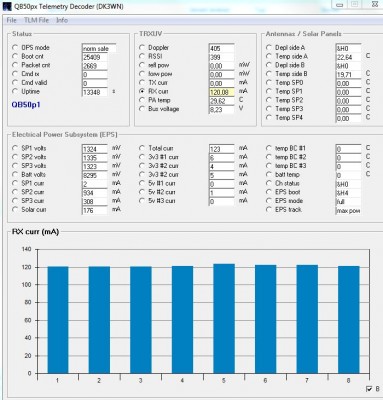

Även QB50p1 är mottagen under samma kväll.

Teamet bakom ZACube-1 har släppt en ny telemetri-avkodare. Går att läsa mer om här:

http://www.dk3wn.info/p/?p=45610

Gamla UO-11 mottagen idag 12/5 i Sollentuna. Tyvärr för svag för att kunna avkoda telemetrin. UO-11 sänder på 145.825 MHz FM 1200 AFSK ASCII.
