Oscar-100 Första försöket

Tyckte det var en fin dag för lite initiala tester mot vår nya supertransponder. Jag har sedan tidigare monterat en 180cm parabol samt byggt ett fäste för min gamla AO-40 patch som vid den tiden satt på RX sidan. Idag har jag börjat med det lilla kretskortet från DX patrol som enligt data skall ge 100mW, men enligt säkra mätningar levererar 50mW. Den här första versionen som jag köpte, driver väldigt mycket på CW, men det känns som att det skulle kunna fungera på SSB. Jag har bara grovmonterat allt och skall finjustera en annan dag.

Så här ser det ut.

Om nit tittar på bilden nedan så kan ni vid den gula markeringen på vattenfallet se mina svaga CW signaler. Tillräckligt för att dra till sig uppmärksamhet och en van CW operatör tar lätt mot en sådan här svag signal. Jag som är van vid EME CW signaler tycker till och med att det är starkt.. HI!

Man ser på frekvensvisningen i mottagaren var mina svaga signaler hörs.
Categories
Oscar-100

Oscar-100

Vi har fått en ny bandplan samt 3 beacon att lyssna på.

Categories
Ham Satellite news

Oscar-100

Jag konstaterar att det är någon sändning över transpondern som kan uppfattas som en störning. Någon som vet vad det är?

Categories
Oscar-100

Es´hail-2 transponder öppen

Lite överaskande så har ES hailsat transpondern nu öppnat.
Jag hör den väldigt väl med en 50cm parabol samt Octagon LNB
https://eshail.batc.org.uk/nb/

Categories
Ham Satellite news

P4A

Det börjar  bli dags att förbereda mottagning av P4A  vilket blir vår första transponder i geostationär omloppsbana.
Satelliten kommer att befinna sig runt 26 grader öst.  ( Värnamo, Sweden: 165.85° & 24.08°).
Lämpligt är att använda någon gammal TV parabol men införskaffa sig en modern LNB vilka har blivit mycket stabila i och med dom digitala sändningarnas krav på stabilitet
Man matar in 12v via ett biastee  i sin LNB och får då vertikal polarisation som satelliten kommer att sända med på smalbandssegmentet.  Sedan är det lämpligt med en SDR sticka samt ett program för att kunna lyssna runt 618 MHz. (SDR sharp?)
Har man turen att bo i närheten av en 10GHz amatörradio beacon så kan man använda den för att testa sin mottagning. Tänk då på att den sänder med horisontell polarisation och vid 12v matning av LNB så ligger polarisationen i linje med F kontakterna där man ansluter koax.
Man kan med andra ord lägga parabolen på sidan samt ställa ner elevationspunkten på parabolen så nära noll som möjligt.   För att få en aning om var man riktar då det hela ser lite märkligt ut använder man solen som bruskälla för att få en känsla på rätt riktning för att därefter rikta in radiofyren.
Man får en väldigt tydlig solbrushöjning när man låter parabolen titta in i solen, och man slås direkt av tanken på hur smal loben är även på en sådan här liten vanlig TV parabol.
Är man med så här långt så kan man vara med vid dom första testsändningarna i vinter.  Vad det gäller att sända mot satelliten så får det bli en senare fråga då vi endast har tillstånd för 100mW inmatat i antennsystemet på 2,4GHz.
Vi samarbetar med SSA VUSHF sektion i den här frågan.

Categories
Ham Satellite news

Mastarbete

En stabil mast är en viktig del för att lyfta upp antennparken.  Jag tänkte ge en del tips om hur man kan gå tillväga när man inser att man valt ett för klent mastsystem och vill uppgradera till kraftfullare antennbärare.  En rätt stor kostnad ligger i ett stabilt fundament och det vill man ju inte göra om från början. Alltså får man bygga om befintligt fundament.

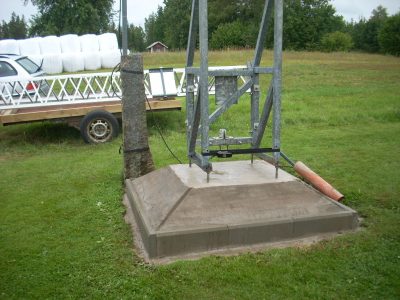

Jag gick tillväga så att jag byggde en väldigt stabil adapter i galvat stål som jag fäste in i dom befintliga nedgjutningsbultarna.  Sedan var det dags att montera dit dom nya gängstängerna med bra stöd och infästning i det gamla fundamentet.

För att få den nya gjutningen att fästa samman med den gamla så måste man tvätta riktigt överdrivet noga samt även blöta upp ytan under en tid.

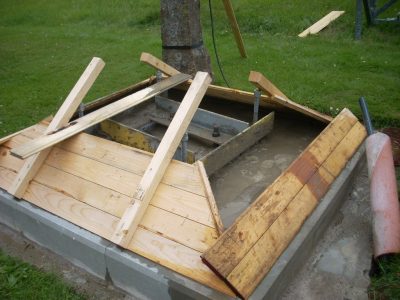

Man kan  även lägga lite tid på formarbetet för att få lite roligare utseende.

Nästa steg är att montera ett elektronikskåp på sidan av den galvade masthållaren (fällbar kraftig aluminiummast)  för att om några veckor veva upp masten.

Antenner som är planerat så här långt är riktigt kraftig antennvinst på 144 MHz samt satellitantenner på 2M och 70cm.  Jag kommer senare även montera dit parabol för 23cm TX/RX samt 13cm RX (ISS HAM TV).
